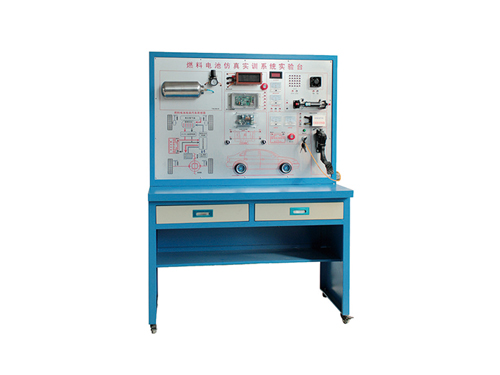

新能源燃料電池發電教學_在線檢測_實訓系統是由濟南恒信教具有限公司定制的，它隸屬于新能源汽車教學設備系列，他主要是由新能源燃料電池以及零部件組成。

新能源燃料電池發電教學_在線檢測_實訓系統功能

1.新能源燃料電池發電教學_在線檢測_實訓系統的溫度表用來反映電堆周圍環境溫度;

2.該新能源汽車教學設備由自吸式PEM燃料電池堆用來作為電能的輸出;

3.10LED燈組用來作為阻性負載;

4.金屬氫化物氫瓶及其組件用來給燃料電池提供氫燃料;

5.電機用來作為感性負載;

6.新能源燃料電池發電教學_在線檢測_實訓系統具有線性負載電流表用來測量直接線性負載電流;

7.按鈕1用來控制儀表供電;

8.線性負載電壓表用來測量直接線性負載電壓;

9.按鈕2用來控制線性負載回路通斷;

10.計時器用來累計氫瓶使用時間;

11.直流功率表1用來測量直接線性負載功率;

13.新能源燃料電池發電教學_在線檢測_實訓系統的按鈕3用來控制燈和電機負載回路通斷;

14.按鈕4用來控制LED燈組(紅);

15.直流功率表2用來測量LED燈組負載功率;

16.按鈕5用來控制LED燈組(黃);

17按鈕6用來控制LED燈組(綠);

18.直流功率表3用來測量電機負載功率;

新能源燃料電池發電教學_在線檢測_實訓系統儀表

1.感性負載：是一個額定電壓為12V,轉速為1440r/min的軸流風機。

2.線性負載：是一個變阻箱，阻值變換范圍為0～1999歐姆，阻值最小變化值為0.1歐姆;最大可承受功率為10W

3.新能源燃料電池發電教學_在線檢測_實訓系統實訓項目

4.燃料電池能量轉換原理實驗;

5.燃料電池堆在恒定負載條件下V-I、P-I特性實驗;

6.電流表：本教學平臺共有2個電流表，量程和誤差分別為AC 5A和DC 20A±0.2%。用來測量燃料電池輸出總電流和交流電參數。

7.反應條件對燃料電池堆性能影響實驗;

8.燃料電池堆在變化負載條件下V-I、P-I特性實驗;

9.電壓表：本教學平臺共有2個電壓表，量程和誤差分別為AC 500V和DC 50V±0.2%。用來測量燃料電池輸出電壓、負載電壓和交流輸出電壓。

10.新能源燃料電池發電教學_在線檢測_實訓系統的燃料電池堆負載實驗;

11.溫度表：本教學平臺有1個溫度表，量程和誤差分別是-19.9～99.9℃和±1%。用來反映環境溫度。

12.計時器：本教學平臺共有1個計時器，量程為100小時，主要用來累計氫瓶使用時間，以便準時充氣。當開啟電堆時按下計時器的按鈕時，關閉電堆前按停止按鈕保存數據，清除累計時間可按清除按鈕。

新能源燃料電池發電教學_在線檢測_實訓系統負載實驗項目

1.燃料電池燃料電池驅動感性負載實驗;

2.電力電子轉換實驗;

3.燃料電池燃料電池驅動并網模塊并網實驗;

4.燃料電池燃料電池對移動設備供(充)電實驗

5.線形負載和燈泡負載電堆性能實驗。

6.燃料電池驅動LED陣列實驗;

7.恒值負載電堆性能實驗。

8.燃料電池驅動電機實驗;

9.燃料電池驅動線性負載實驗;

新能源燃料電池發電教學_在線檢測_實訓系統配移動臺架，適用于各類院校教學，也是各類院校選擇新能源汽車教學設備的的產品之一.
